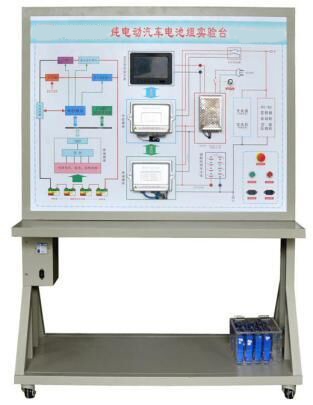

SBQC-XNY-12 純電動汽車鋰電池組實驗臺
一、功能特點
1、該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。
2、實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。
3、實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。
4、實驗臺內部裝有直流模擬線性負載，用于模擬汽車運行時電池組的放電負載
5、實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三、基本配置
檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鋰電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、PTC輔助加熱器、移動臺架等。
四、實訓項目
1.了解電池管理單元的結構和工作原理；
2.掌握電池管理單元的檢測方法；
3.熟悉電池包體總成的充放電臺架結構；
4.熟悉電池包體總成的充放電臺架工作原理；
5.掌握電池包體總成的充放電臺架操作技巧；
6.掌握電池包體總成的維護注意事項；
7.掌握電池包體總成的測試方法；
8.掌握電池包體總成的測試安全事項；
9.掌握純電動汽車電池組故障排除方法。
